地下水自動監測系統
該系統已被廣泛應用于國內地下水水(shu∏ǐ)位、水溫等數據的自動監測領域，技術上領先于同行業其它産品，特别是每套設備都 (dōu)自帶高精度氣壓計，可實現大氣補償保證采集數據的精準；系統實現(xiàn≠)了數據采集、現場存儲、數據發送、數據接收、存入大型數據庫、數據檢索等功能，解€決了傳統人工觀測中的一系列問題，提高了監測數據的準确性、連續性和完整性，為₹(wèi)水利、水文、抗旱排澇、合理開發利用和保護地下水資源提供了科學依據，具有非常重要(yà→o)的現實意義和實際價值。該系統的産品已成為中國地質環境監測院的監制産品
----應用領域----
适用于各種水利水文、地質觀測井的水位、水溫等數據的自動監測

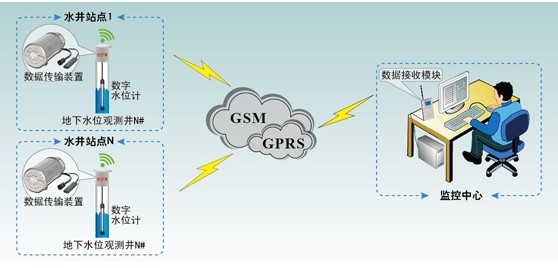

--- 系統示意圖----
----系統組成----
1、WYZ-80型智能型地下水位計
2、YD-1003型數據傳輸裝置
3、偉思地下水自動監測系統計算機管理軟件

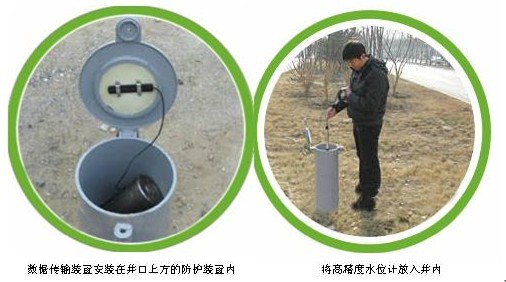

----安裝示意----
----功能特點----
►先進的節電管理技術，采用普通電池即可(k₹ě)連續工作2年以上
►數據傳輸裝置自帶高精度氣壓計，實現大氣補償可保證優于1毫米的水位采集精度
►設備具有最高防水等級：IP68，即使泡在水中也能正常∑工作；在潮濕地區和井下的潮濕環境中防水防潮性能強
►體積小巧，适用于任何觀測井
►設備帶有大容量存儲器，保證數據完整性
►高精度數字水位計量程0～100米任選，适用範圍廣$
►高精度水位計直接輸出水位數字信号，保證₽了全量程的準确度，和傳統的電壓、電流信号輸出相比，信号無幹擾和衰減，數據采集精度和準确度大☆大提高
►高精度數字水位計不帶導氣孔，徹底解決了冷凝問題，探頭壽命高(gāoφ)出帶導氣孔的探頭數倍。
►地下水自動監測系統管理軟件安裝在中心計算機上，通過一✘(yī)個接收模塊負責接受各個觀測井發回來的水位水溫數據并同時存入數據庫。完成λ各觀測井的信息管理、水位水溫等采集數據的管理、曆史數據的查詢、檢索和導出等，系統支持主動問詢和主動上報方式，上報時間間(jγiān)隔可任意設置
----技術參數----
YD-1003型數據傳輸裝置
形狀：圓柱形
供電方式：7.2V 5Ah锂電池供電，标準使用條件下≥3年更換一次
自帶數字氣壓計：保證了水位的測量準确性
數據采集頻率：自由設定
使用網絡：GSM/GPRS制式
防水等級：IP68最高防水等級，在水中浸泡10天也能正常工作(φzuò)
工作溫度範圍：-30℃～+80℃
定時和水位計通訊功能：有
傳輸參量：監測到的水位、水溫、現場氣壓、探頭剩餘電量、數據傳輸裝置剩餘電量€及時間
遠程設置功能：有，可以設置數據采集頻率、數據傳輸時✔(shí)間、數據傳輸頻率
數據存儲容量：64800條記錄
數據遠程補采功能：有，可按時間遠程補采記錄中的所有(yǒu☆)數據
WYZ-80型地下水位計性能參數
|
壓力傳感器
|
矽電容壓力傳感器
|
|
|
保定量程
|
10、20、40、70、100
|
mH2O
|
|
過載
|
10*FS
|
|
|
精度
|
0.05
|
%FS
|
|
分辨率
|
0.005
|
%FS
|
|
響應時間
|
＜10
|
s
|
|
工作溫度範圍
|
-20~85
|
℃
|
|
補償溫度範圍
|
0~50
|
℃
|
|
溫度傳感器
|
數字式溫度傳感器
|
|
|
測溫範圍
|
-40~125
|
℃
|
|
溫度精度
|
±0.2
|
℃
|
|
溫度分辨率
|
±0.01
|
℃
|
|
時鐘精度
|
±1
|
分鐘/年
|
|
供電
|
3.6V AA锂電池或外部8~40V供電
|
V
|
|
電池壽命
|
10
|
年（1個測量記錄/小時）
|
|
輸出信号
|
RS485數字接口/MODBUS
|
|
|
儲存器類型
|
Flash
|
|
|
儲存器容量
|
50000
|
條
|
|
采集頻率
|
1秒~99小時設定
|
|
|
采集模式
|
定時采集或命令式采集
|
|
|
大氣壓力補償
|
內部氣壓傳感器
|
|
備注：此産品可加裝單鋼絲或雙鋼絲導氣電纜，請用戶在訂貨時指明。
----管理軟件----
偉思地下水自動監測系統的管理軟件采用先進的B/S構架，用(yòngα)戶通過浏覽器使用，功能完善；支持地理信息系統，圖形化的用 戶界面，操作簡單易學具有自動升級功能、完善的數據統計功能和報表輸出功能；管理軟件将所有觀測井的各種信息如井編号、經度、緯度、井口标高等以及各個觀測井的水(shuǐΩ)位、溫度、氣壓等每天的變化數據記錄保存在數據庫中，便于曆史數據的查詢檢索。觀測≥井的信息主要包括：統一編号、原始編号、地下水類型、所處區域、地面标高、孔口标高(gāo≤)、口徑經度緯度、打井日期井蓋備注通訊設備編号等。）
