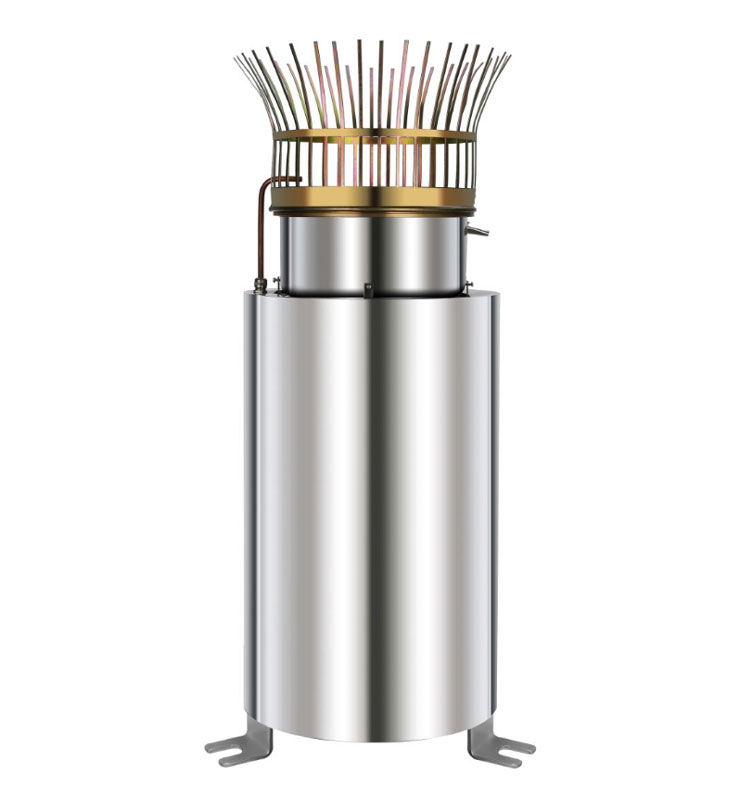

FCM-20-01型稱重式蒸發皿

一、概述

FCM-20-01型稱重式蒸發皿是我公司依據SL630-2013《水面蒸發觀測規範》研制與生産的，是一款集蒸發檢測，數據存儲及通訊≈于一體的全自動蒸發量檢測儀器，适用于水文站、氣象站、農場(c♦hǎng)、礦山、林業等有關部門大氣中的水份蒸發的自動測量儀器。

二、構造、原理

1、産品結構：主要由防禽圈、蒸發皿、稱重傳感器、測量控制裝置、補水泵、補水桶及外殼組成。

1.1、蒸發皿是一個深約110毫米，口徑為200毫米的銅制圓盆，口沿帶有刃口。

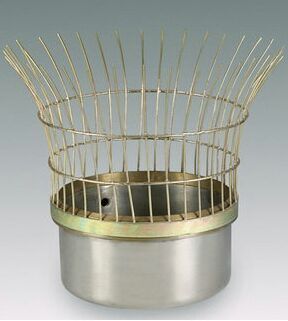

1.2、防禽圈系似栅欄形的環狀圈，上端的齒向外伸出喇叭口狀，防止飛禽落下×(xià)吸水造成測量誤差。

1.3、測量控制裝置由高精度稱重傳感器及含有嵌入單片機¶組成的測量控制器組成，用于完成測量、補水、存儲、通訊等功能。

1.4、補水泵受控于測量控制器對蒸發皿的補水。

1.5、補水桶用于存放為蒸發皿進行補水的儲水，桶內的水(shu₽ǐ)位控制閥控制著外部水源對補水桶內的供水(>shuǐ)。

2、工作原理：

2.1、在每天規定的測量時間（出廠設置為每天早上的(de™)8點，該時間也可以由用戶自行設定）稱重測量裝置會自動✘啓動工作，測量蒸發皿重量，由前日8時測量的蒸發皿重量減去現日8時測量的蒸發皿重量即為昨日蒸發量并進行存儲。

2.2、測量完畢啓動補水裝置給蒸發皿補水，并控制補水量至初始值停止補水，記錄此時(s"hí)的蒸發皿稱重值作為第二天蒸發量的測量的初始值，測量裝置停止工作。等待第二天測量時間到(d≠ào)達時再自動啓動工作。這樣周而複始完成每日蒸發量的自(✘zì)動測量工作。

3.3、補水桶內裝有一個水位控制閥自動控制外部供水≠(shuǐ)對補水桶內的補水，确保補水桶內有足夠的水量。

三、主要技術參數

1、測量時間：每天一次，時間出廠設置為每天早上8點

2、測量範圍：不小于20mm

3、測量分辨率：0.1mm

4、測量誤差： ≤±0.3mm(當蒸發量≤10mm時)或≤±0.3mm±3%F.S(當蒸發量≥10mm時）

5、電源:  DC12V 工作電壓範圍：-10%∽+15%

6、工作環境溫度：-10℃∽+50℃。濕度：≤95%（40℃）

7、通訊接口：RS485、MODBUS協議

8、存儲的記錄條數：不少于3年的日蒸發記錄

9、蒸發皿口徑尺寸：Ф200mm×110mm

10、外形尺寸：φ280mm×740mm。
