水位計系列
窨井水位計
窨井水位計
窨井遙測水位計就是用于對于城市中這些重要地下血脈的水(αshuǐ)深、流速進行監測和數據采集,通過對地下管網的水位深度、流速進行(x<íng)采集分析,及時發現管網淤積、堵塞現象,為應急防汛、管網改造、排水(s£huǐ)能力評估提供重要的數據來源。
1、産品性能及特點
窨井遙測水位計是一款井下管網監測的專用設備,它采用微功耗單片機設計,自帶 電池供電和網絡通信,監測點不需要電源和光纖就可實現實時(s'hí)采集窨井水位、路面積水水位,
并預留有擴展其他傳感數據的采集接口,該産品具有以下特點:
符合GB/T 11828.6—2008《 水位測量儀器 第6 部分:遙測水位計》标準;
符合《SL651-2014 水文監測數據通信規約》通信規約;
采用32位超低功耗單片機,産品休眠電流小于150uA;
純電池供電版本使用一次性大容量電池供電,按照标準工作頻(©pín)次,電池更換周期不低于兩年;
外供電版本可以采用太陽能供電或市電降壓後供電,可選配可充電電(d≤iàn)池供電,免下井維護;

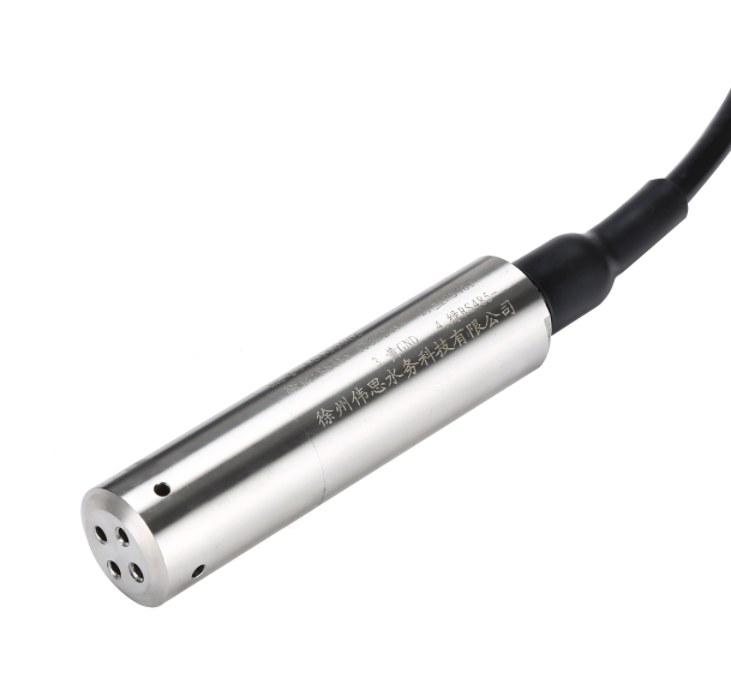

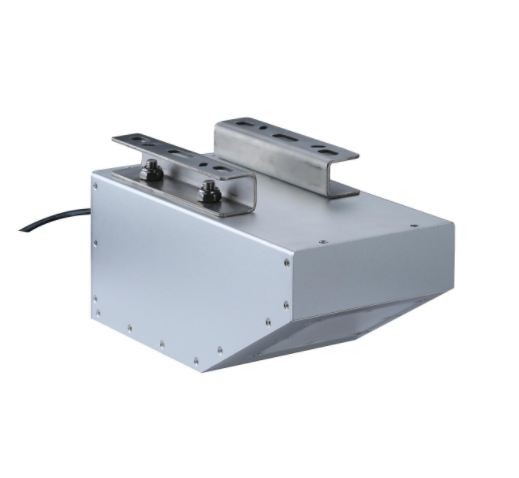

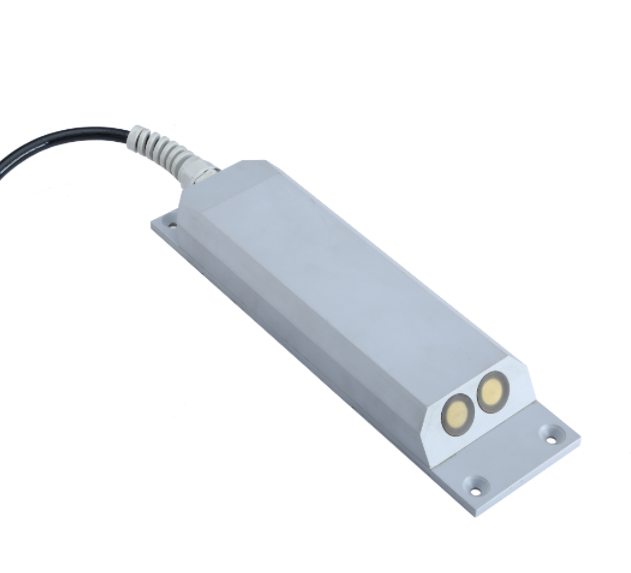

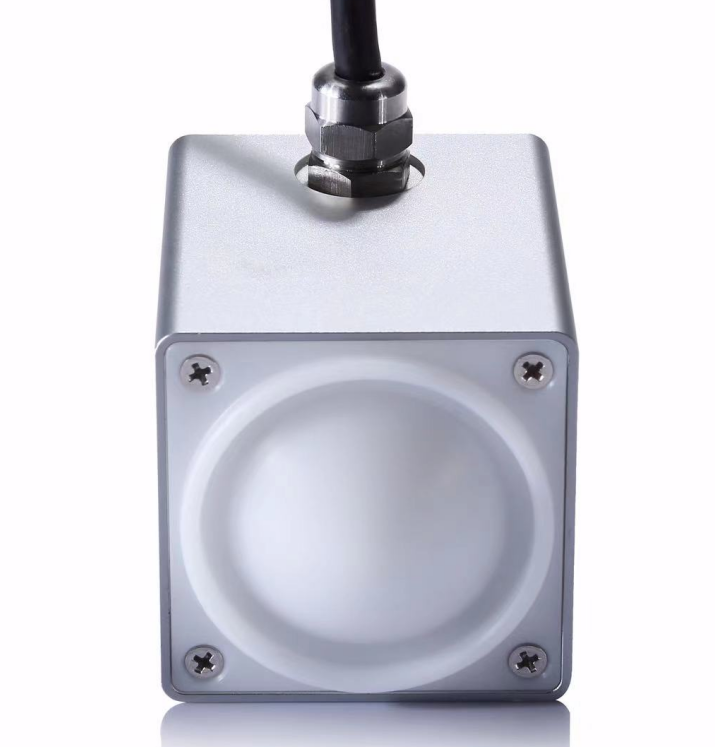

采用非接觸雷達水位計+接觸式壓力傳感器配合實現對窨井水位和路面積水進行測量;
IP68防護等級設計,不懼侵水;
闆載溫濕度傳感器,随時監測機殼內的環境狀況;
闆載姿态傳感器,設備被非法移動後,自動向平台報警;
支持遠程參數設置、查看,遠程設備維護;
支持通過藍牙現場進行配置、維護;
采用模塊化設計,不更換主闆時可以直接更換通(tōng∏)信模塊。
2、技術指标
項目 |
說明 |
CPU |
工業級 32 位低功耗處理器 |
FLASH |
4MB(可選8MB),能夠存儲最近2年監測數據 |
操作系統 |
uCOS操作系統 |
無線通信 |
支持2G/3G/4G/NB-IOT通信,支持專網通信 |
藍牙通信 |
支持手機APP對水位計參數進行本地運維 |
水位采集 |
雷達水位計+壓力雙傳感器測量,标配進口毫米級超聲波傳感器和進口壓力傳感器,測量範圍9.99+3.0米,(其他量程可定制) |
流速采集 |
通過流速儀接口外接流速儀采集流速(需定制) |
溫濕度采集 |
主闆內置溫濕度傳感器,機殼內部工作環境溫濕度實時監控 |
姿态采集 |
主闆內置姿态傳感器,設備非法移動時,自動向平台報警; |
天線接口 |
外接N頭通信天線和藍牙天線,實現遠程無線通(tōng¶)信和近距離無線通信 |
電源接口 |
預留太陽能充電接口(需定制) |
輸出接口 |
預留4 路開關量輸入接口,可以接井蓋狀态開關監測井蓋狀态(需定制) |
供電方式 |
內置電池供電,或外部供電 |
供電電池 |
自供電版本,标配150AH一次性锂亞電池;外供電版本标配30AH可充電锂電池和40W太陽能電池闆 |
設備功耗 |
标配情況下,休眠功耗不大于150uA |
工作溫度 |
-30~+70oC |
存儲溫度 |
-40~+85oC |
工作濕度 |
95%(無凝結) |

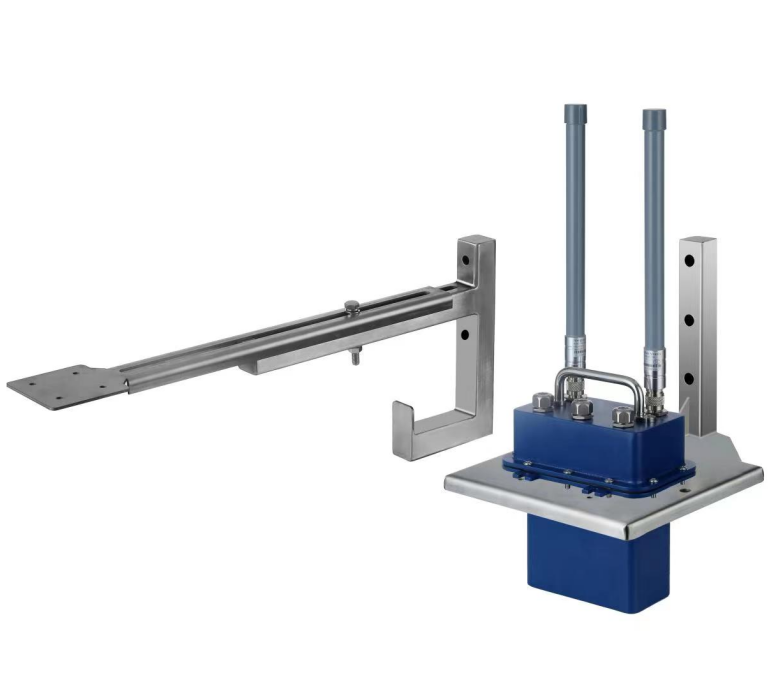

安裝方式 |
井壁支架安裝 |
防護等級 |
IP68,水下3米工作72小時,水下5米工作24小時無異常; |
殼體材質 |
304不鏽鋼機身 |
外形尺寸 |
φ140x680mm |
整機重量 |
8kg |
