水位計系列

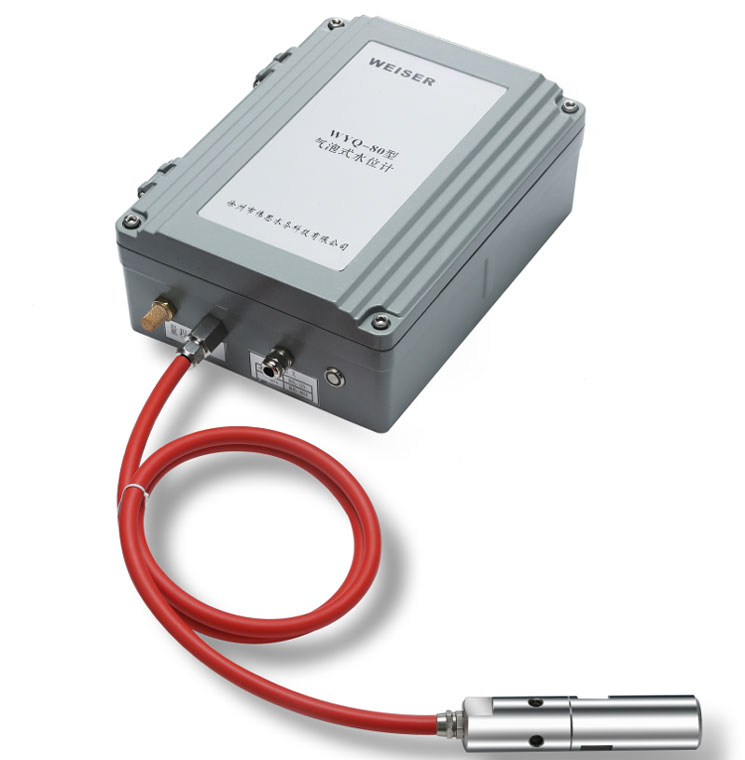

WYQ-80型氣泡水位計
WYQ-80型氣泡式水位計
1.概述
WYQ-80型氣泡水位計适用于需要連續精确測量水位的環境，因不需要$建水位井，對水文站水位、水庫水位、水♠(shuǐ)力發電調壓井水位、大壩測壓管以及上下遊水位的監測，✘氣泡式水位計是最理想的水位監測儀器之一。它具有安裝維護方便、操作靈活、運行穩定可靠、精度高等特點。
WYQ-80型水位計采用CHR1000數字式矽電容充油芯體作(zγuò)為壓力檢測單元。CHR1000數字式矽電容充油芯體是利用當前世界領先工藝3D-MEMS技術生(sh₹ēng)産的數字式矽電容傳感器作為感應器件而×發明的數字式充油芯體。由于數字式矽電容的高集成化(≤huà)和3D-MEMS技術特點，在對測點壓力測量的同時對測點溫度也進δ行測量，壓力測量具有很高的精度一般為0∞.05%，相對較其他傳感器還具有低功耗、抗腐蝕、抗輻射、抗幹擾、可長期加壓等優點。
2.工作原理
氣泡式水位計內部的氣泵産生壓縮空氣，流經專用氣流線，按設定好的(d≥e)間隔進入氣室，在氣室裡，氣泡均勻地冒出來進入水中。
氣泡室孔上水的液位與測量管內流體靜壓（P）建立關系如下：
P = ρgh
那麽，假設液體的密度保持不變，則測量液位和測量管內的空氣壓力之÷間就存在一定的線性關系。通過測量測管內的空氣壓力，就可以換↑算出當前的水位了。這就是氣泡式水位計測量液位的基本原理。
3.産品特點
□超低功耗 靜态電流≤15mA
□寬電壓 10VDC~14VDC，正常12VDC
□寬量程 0~10m，0~20m，0~40m，0~80m可選
□多通訊方式 數字：485（MODBUS），模拟：4~20mA
□多工作模式 定時采集，定量采集（可實現(xi™àn)超低功耗，智能判斷調節氣泵工作間隔及時間，保證數據實時性的(£de)同時最大限度降低功耗）
□支持實時采集 帶按鍵，短按實時采集，長按校準傳感器
□內嵌時鐘模塊
□工作狀态指示
□2M字節固态存儲 循環記錄17萬條數據（帶有時間标簽）
□多參數可設置 液體密度，測量間隔，觸發間隔，設α備時間，通訊地址（數字）
□安裝及使用簡單
4.技術指标
量程：0~30m, 0~60m (量程可選)
精度：±0.05% FS
分辨率：1mm / 0.1mBar
測量間隔：5min - 1h
輸出：RS485(MODBUS-RTU)、4~20mA、RS232（定制）
供電：12 V DC
測管直徑：φ 8
集成淨化功能
過載保護
存儲容量：17萬條（循環記錄、帶時間标簽）
存儲時間：≥10年
溫度範圍：
操作溫度：-20⋯60°C
存儲溫度：-35...85°C
相對濕度：10-95%
保護等級：IP65.
