閘位計系列

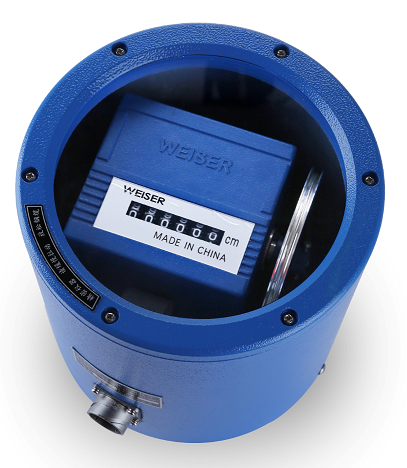

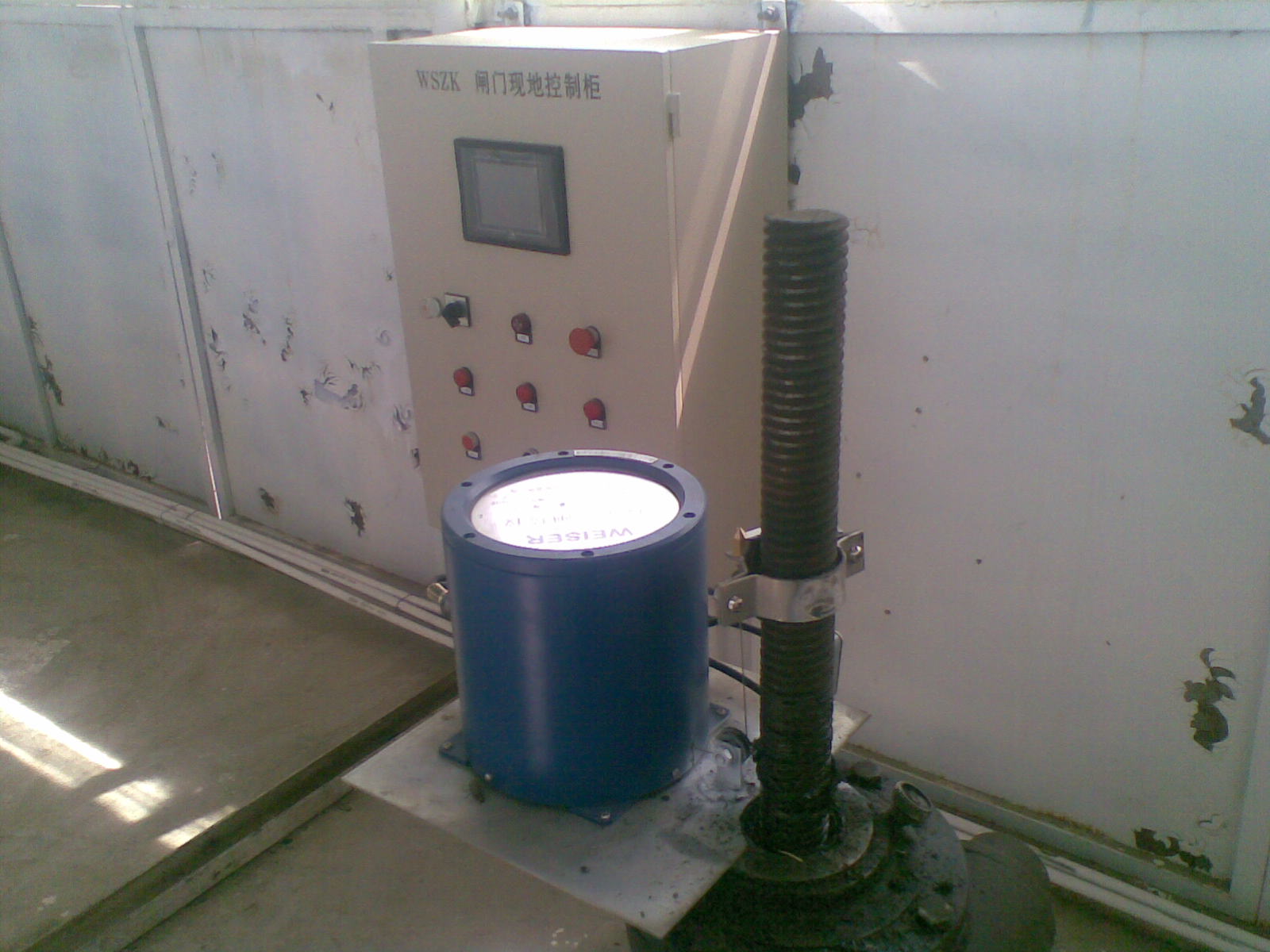

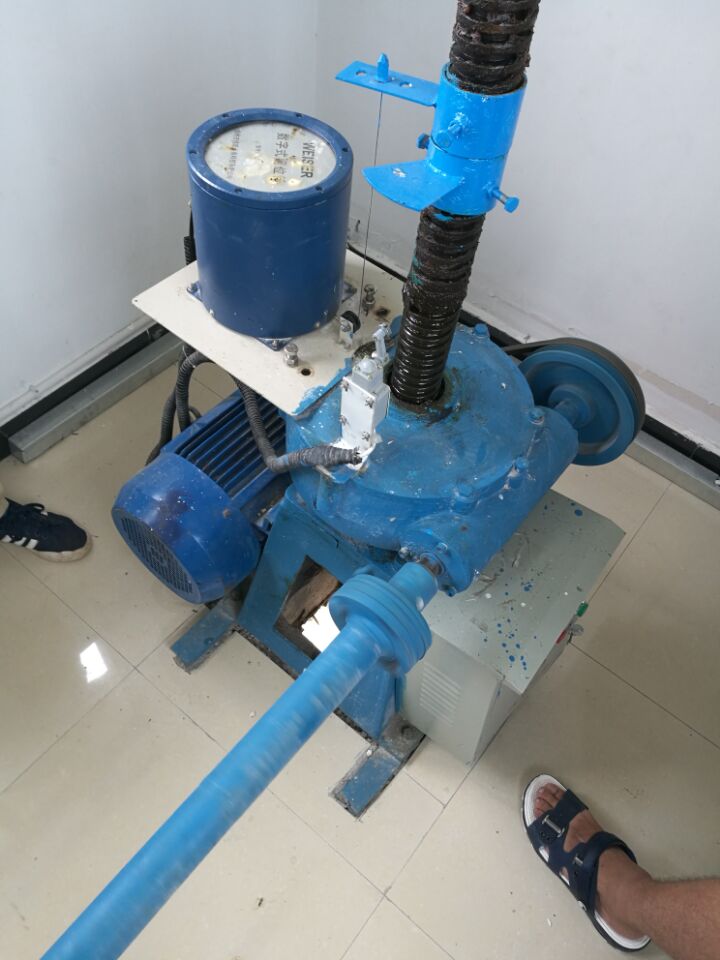

KS-10型自收纜閘位計
1 功能用途
KS-10型自收纜閘位計是按照國家标準SL/T 209-1998《水文測報裝置&nbsσp; 遙測閘位計》要求制造的。
儀器由絕對值型旋轉編碼器、自動收纜裝置或其它形式的耦合器等部分(fē£n)組成,是獨立的閘門開度測量儀,适用于江河、☆湖泊、水庫、船閘、水電站及供、排水工程的閘門開(kā→i)度觀測測量;同時,本系列儀器又可與閘門啓閉機控制裝置、電顯示器聯接組成顯示、≠控制系統;與計算機系統聯接組成水電站、閘門、™水位綜合測量控制系統;與通信機連接,作為水文自動測報(bào©)系統、水情衛星遙測系統的數字終端設備使用。
本系列儀器可用于平闆閘、弧形閘、人形閘的開度測量、數據傳輸。
2 工作原理
KS-10型自收纜閘位計由開度傳感器、自動收纜裝置或其它形式的耦合器、顯示制器、傳輸電纜、RSα485數字通信接口等部分組成。閘門運動通過耦合器帶動傳感器旋轉,即可輸出與閘位相對•應的格雷碼編碼信号。
KS-10型自收纜閘位計的分辨力為1cm。其工作過程為:當閘門作垂≤直運動或旋轉運動,與閘門相連的耦合器即作同步運動,耦合器再驅動傳感器的主軸轉動,即可通過傳感器的電插座輸出與轉動位置相對應的閘位編碼電(diànπ)信号(格雷碼)。對于平闆閘,輸出信号經硬件或軟件譯碼,可直接用于觀測、顯示閘門($mén)開度;對于弧形或人字形閘門,由電顯示器或計算機對(duì≈)格雷碼進行自動換算或數字處理後輸出。
3 技術參數
a 測量範圍:0-10m;
b 分辨力: 0.5cm;
c 測量精度: ±2cm或0.2%F•S。
d 輸出碼:格雷碼10bit;
3.1 通信接口(選裝)
(1) RS485接口:MODBUS協議或其它。
(2) 4~20mA模拟量信号輸出。
3.2 使用環境
a 環境溫度: -25℃~85℃;
b 相對濕度: <90%(40℃);
c 尺 寸:Φ196×210 mm;
D 電源電壓:12~24VDC。
3.3 電顯示器(選配)。
