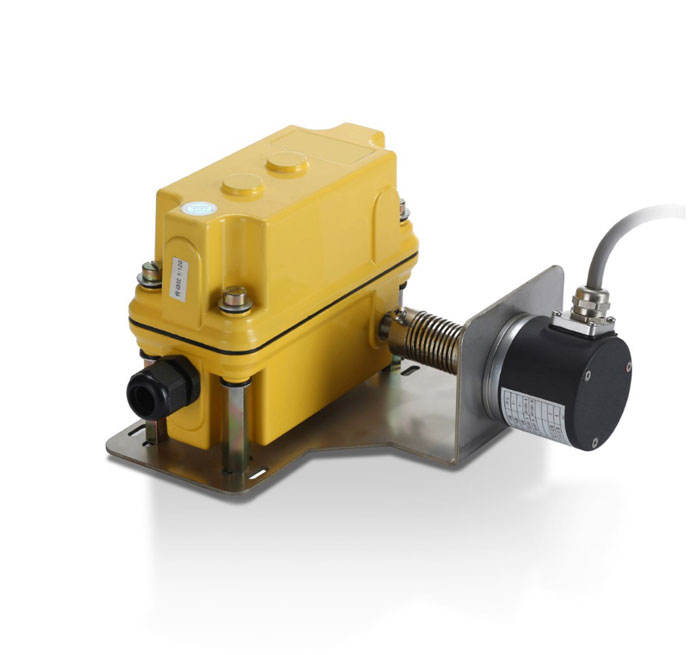

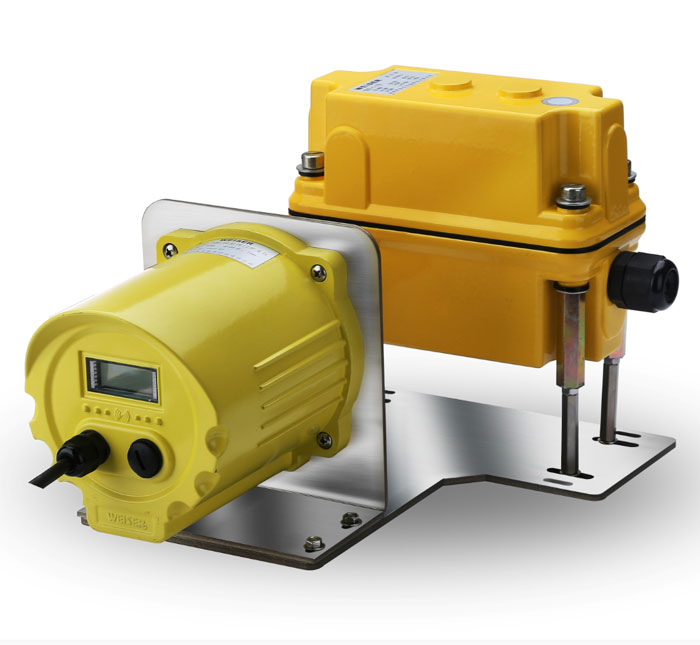

KS-10型軸連接閘位計
本儀器可用于平闆閘、弧形閘、螺杆啓閉機、卷揚機上的開度測量及行(x>íng)程限位控制。
立即咨詢
1 功能用途
KS-10型軸連接閘位計适用于江河、湖泊、水庫、船閘、水電站及供、排水工程的閘門開度觀測測量，可以采用(yòng )同軸聯接、鏈輪聯接、齒輪聯接以及其他直接聯接方式和被測閘門耦合，儀器本身設計有一體化的行(xín g)程控制開關，可以直接設定行程限位控制點。同時，本系列儀↑器又可與閘門啓閉機控制裝置、電顯示器聯接組成顯示、控制系統；與計算(s→uàn)機系統聯接組成水電站、閘門、水位綜合測量控制系統；與通信機連接，作 為水文自動測報系統、水情衛星遙測系統的 (de)數字終端設備使用。
本儀器可用于平闆閘、弧形閘、螺杆啓閉機、卷揚機上的開度測量及行(xí₹ng)程限位控制。
2 工作原理
KS-10型軸連接閘位計由機械或光電編碼器、行程開關裝置和相适應的耦合器( qì)組成。閘門運動通過耦合器帶動編碼器旋轉，即可輸出與閘位相對應的格雷碼編碼信号和(hé©)對應的機械行程通斷信号。
KS-10型軸連接閘位計的分辨力為0.5cm或1cm。其工作過程為：當閘門作垂直運動或旋轉運動，與閘門相連的耦×合器即作同步運動，耦合器再驅動編碼器的主軸轉動，即可通過編碼器的電插座輸出與§轉動位置相對應的閘位編碼電信号（格雷碼）。對于平闆閘，輸出信号經硬件或軟件譯碼，用于顯示、觀測；對↕于弧形或人字形閘門，由電顯示器或計算機對格雷碼進行自動換算∏或數字處理後輸出。
在編碼器旋轉的同時，一體化行程開關裝置的中軸通(∏tōng)過減速器也在同步旋轉，如到達限位狀态，即輸出“通”或“斷”的信号給控制₹(zhì)器。
3 技術參數
a. 測量範圍： KS-10-B(機械編碼器)：0～10m；
KS-10-G(光電編碼器)：0～20m；
b. 分辨力：1cm（機械編碼器）； 0.5、0.1cm（光電編碼器）；
c. 輸出碼：機械編碼器：格雷碼10～13bit；
光電編碼器：變位格雷碼13～16bit；
e. 傳輸距離：500米以內；

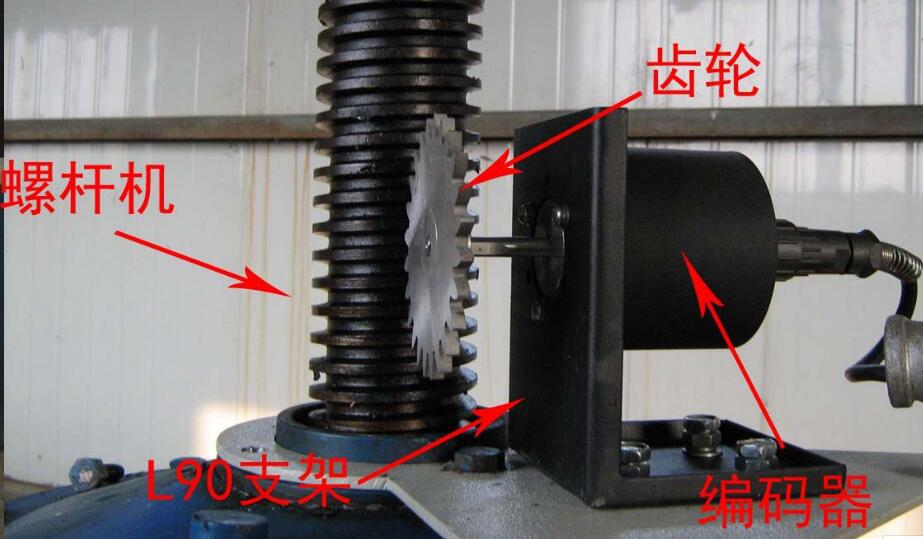

f. 耦合方式：軸連接耦合、齒輪耦合或鏈輪耦合；
g. 輸出形式：(1) 通斷觸點：3A/220VAC； (2) OC門：30mA/30VDC。
3.1 通信接口（選裝）
(1) RS485接口：MODBUS協議或其它。
(2) 4～20mA模拟量信号輸出。
3.2 使用環境
a 環境溫度： -25℃～85℃；
b 相對濕度： <90%(40℃)；
D 電源電壓：12～24VDC。
3.3 電顯示器（選配）
