1. 産品概述:

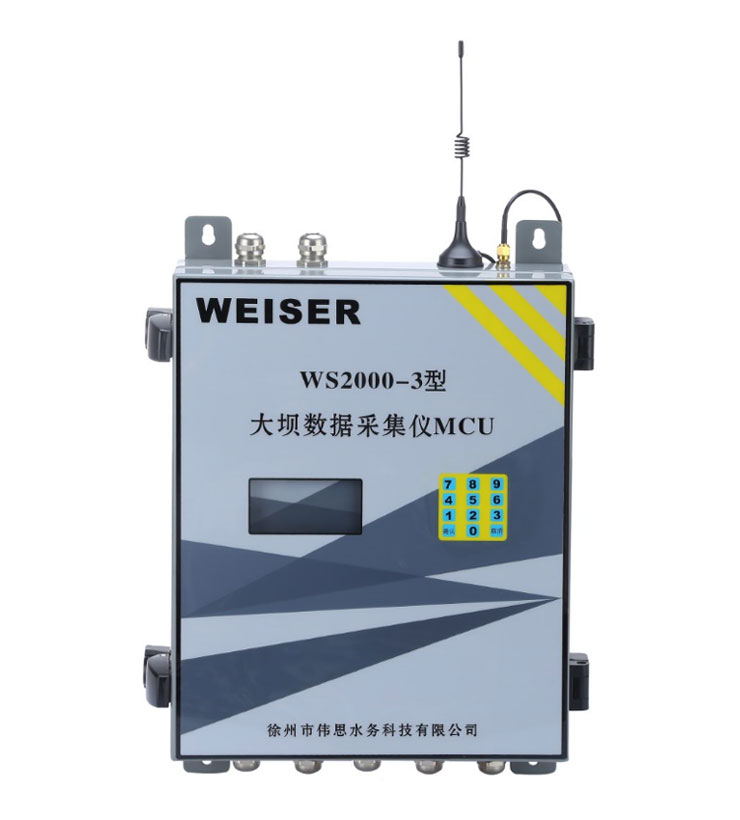

WS2000-3 型大壩數據采集儀MCU(振弦式)适用于單台或多台組網自動采集振弦式傳感器信号,其測量精度高、功能齊全、抗幹∏擾能力強. 該采集儀測量單元有分布式網絡化測量、測量數據存貯、自動間隔測量、&計算機通訊、越限報警、測量數據管理、測量成果輸出、附設讀數儀人工§(gōng)比測等功能。
2. 工作原理:
WS2000-3 型大壩數據采集儀MCU(振弦式)測量單元為5V掃頻激勵工作方式,掃頻激勵範圍為400~45 00Hz 。測量時應選擇适合傳感器的激勵類型,這樣會使傳感器的測值更穩定。在工地現場(c×hǎng)幹擾源較多或傳感器測值出現不穩、測讀困難時,應根據傳感器特性正确設定激勵類型,否則會影(<yǐng)響測值的準确性。測量單元提供了三種激勵類型方式,三種方式的激勵能量雖不一樣,但測出★的讀數值應一樣。A. 用于通頻(pαín)段,B. 用于低頻段(<2200 Hz),C. 用于高頻(±pín)段(>2200Hz)。
3. 規格及主要技術參數:
規格型号 |
WS2000-3-1 |
WS2000-3-4 |
WS2000-3-8 |
WS2000-3-16 |
WS2000-3-32 |
|
頻率 |
頻率掃頻範圍 |
400~5000Hz |
||||
頻率測量分辨率 |
≤0.1Hz |
|||||
性能參數 |
振弦測量時間 |
<2s |
||||
電阻溫度計類型 |
3K 電阻 |
|||||
電阻溫度計電阻 測量範圍 |
200Ω~200KΩ |
|||||
電阻溫度計溫度 測量範圍 |
-50℃~+100℃ |
|||||
電阻溫度計測量 時間 |
<1s |
|||||
電阻溫度計測量準确率 |
±1℃ |
|||||
工作溫度 |
-20~+75℃ |
|||||
工作電源 |
9~28VDC |
|||||
工作平均電流mA |
<100mA(12V) |
