超聲波明渠流量計

一、用途
      超聲波明渠流量計與量水堰槽配合使用，測量明渠內(nè‍i)水的流量。主要用于測量污水廠、企事(shì<)業單位的污水排放口、城市下水♥道的流量。這種儀器采用超聲波穿過空氣，以非接觸的方法測量，因此在粘污、腐蝕性液體情況下(xià★)，比其它形式的儀表具有更高的可靠性。
二、工作原理
      超聲波明渠流量計儀表直接測量的物理量是液位。用(yò'ng)于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的±(de)大小轉成液位的高低。儀表測量量水堰槽內的水 位，再按相應量水堰槽的水位-流量關系反算出流量。

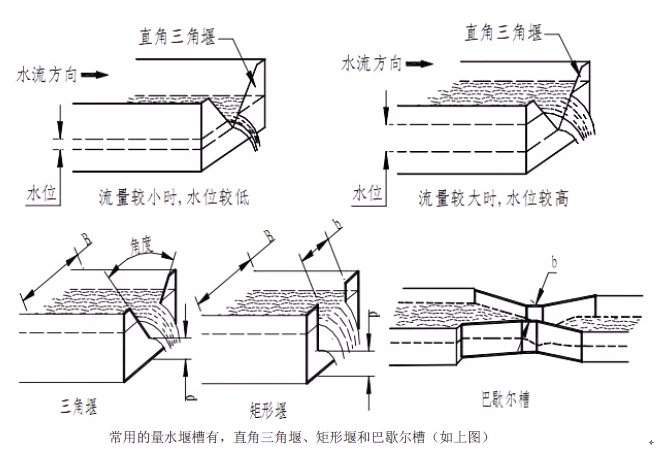

      常用的量水堰槽有：三角堰、矩形堰和巴歇爾槽。
      使用超聲波明渠流量計，安裝時π必須知道配用量水堰槽的水位-流量對(duλì)應關系。
      量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠α堰槽流量計》JJG711-90中查到。
      巴歇爾槽知道了喉道寬度b，就可以用相應的公式算(suà≠n)出水位-流量對應關系。
      三角堰和矩形堰也有相應的(d e)公式。但是還與按裝的渠道尺寸有關。确定水位-流量關系時，三角堰與渠道寬B、開(k€āi)口角度、上遊堰坎高度p有關。
      矩形堰與渠道寬B、開口寬b、上遊堰坎高度p有(y×ǒu)關。
      超聲波測液位原理：本儀表采用超聲波回聲測距法測液位。探頭固定安≠裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超 聲波。
      儀表的工作原理：儀表控制探頭發射和接收超聲波,測量聲波傳輸時(≠shí)間測算液位,在通過查水位-流量表，把液位轉成流量（單位：升/秒）。
      超聲波明渠流量計顯示：儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時♠(shí)間累加，得出累計流量。
      儀表輸出有，4～20mA電流模拟量；繼電器的開關量（需訂貨選擇）；RS485的(d£e)數字信号。
三、技術指标
1. 流量量程：0.1升/秒～10米３/秒(由配用量水堰槽的規格決定)
2. 流量不确定度：1-3%
3. 超聲波最大測距：2米、4米、6米可選
4. 探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)
5. 測距誤差：＜0.4%  或±3毫米（在1米量程內）
6. 水位分辨力：1毫米
7. 儀器防護：探頭為可防水式不可以浸水；儀器為→防塵式
8. 交流或直流供電： 交流：220V　50HZ  2W；直流12-24V.
9. 防護等級：顯示儀表IP66，探頭IP68
10. 最大流量：4290000000.00立方米
      選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道(dγào)內水的流态，是否能形成自由流。根據流量的不同，我們可以選擇不同的堰槽。
①大流量小于40 升/秒建議使用直角三角堰；
②大于40 升/秒建議使用巴歇爾槽；

③上遊渠道較短，大流量又大于40 升/秒建議使用矩形堰。

五、明渠流量計堰槽規格及現場安裝實物圖：
      明渠流量計三角堰：（材料：PVC、玻璃鋼、不鏽鋼可(σkě)選）。 流量越大，相應增加壁厚。
      1、注意事項：
◇  三角口處的尺寸準确、緣台平直、光滑。闆面光滑、平整、無扭曲。；
◇  三角堰的中心線要與渠道的中心線重合。
◇  堰闆嵌入渠道牆的部分，尺寸請用戶根據現場(chǎ©ng)情況而定。
     三角堰安裝在渠道上，堰闆要豎直，要安在渠道的中軸線上。加工三角堰時(↑shí)，可以會使頂角變成圓角，在确定水位等于零的位置時要(yào​)注意，三角堰的水位零點應在三角堰的側邊的延長線的交點上。儀表的探頭要安裝在飲料廠專用(y₩òng)衛生型流量計上遊距離堰闆0.5～1米的位置。
     明渠流量計矩形堰：（材質：PVC、玻璃鋼、不(b→ù)鏽鋼可選） 流量越大，相應增加壁厚。
     1、注意事項
◇  矩形口處的尺寸要準确、緣台平直、光滑。闆面光滑、平整、無扭曲。
◇  矩形堰的中心線要與渠道的中心線重合。
◇  堰闆嵌入渠道牆的部分，尺寸請用戶根據現場♦(chǎng)情況而定。
     2、适用範圍：
◇ 矩形堰加工，注意：矩形堰的水位-流量關系主要取決于堰口寬的“b”。也(yěφ)與上遊渠道寬“B”和堰坎高“p”有關。
矩形堰安裝在渠道上，堰闆要豎直，要安裝在渠道的(σde)中軸線上。儀表的探頭安裝在距離堰闆0.5～1米的位置。精緻看得見。
明渠流量計巴歇爾槽：（材質：PVC、玻璃鋼、不鏽鋼可選） 流量越大，相應增加壁厚 。
     1、注意事項：
◇ 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
◇ 巴歇爾槽通水後，水的流态要自由流。巴歇爾槽的淹沒度要小(∑xiǎo)于規定的臨界淹沒度。
◇ 巴歇爾槽的上遊應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有( yǒu)渠道坡降形成的沖力。
◇ 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密∏，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的(de§)計量部位是槽內喉道段。

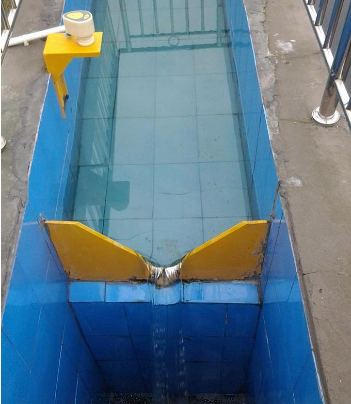

◆三角堰安裝

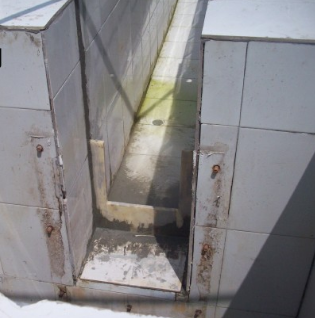

◆矩形堰安裝

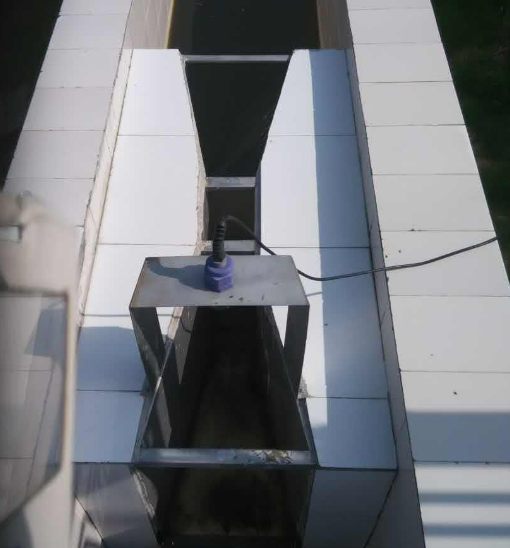

◆巴歇爾槽安裝

六、 明渠流量計安裝量水堰槽注意事項：
①. 量水堰槽的中心線要與渠道的中心線重合，使水流進入量水堰槽不出現(x♣iàn)偏流。
②. 量水堰槽通水後，水的流态要自由流。
三角堰、矩形堰下遊水位要低于堰坎；巴歇爾槽的淹沒度要小于“巴歇爾槽參數”的(d←e)臨界淹沒度。
③. 量水堰槽的上遊小要有大于5 倍渠道寬度的平直段，使水流能平穩進入量水(sh×uǐ)堰槽，标準是“水面沒有浪花”。即沒有左右偏流，也沒有渠道坡 降形成的沖力。
④. 量水堰槽安裝在渠道上要牢固。與渠道接觸介質的β材料：隔離膜片:316L 不鏽鋼, 哈氏合金C -276, 蒙乃爾合金或钽。（可選）側壁、渠底連結要緊密，不能(<néng)漏水。使水流全部流經量水堰槽的計量部位。量水堰闆的計量部位是堰口；量水槽的(de✔)計量部位是槽內喉道段。
